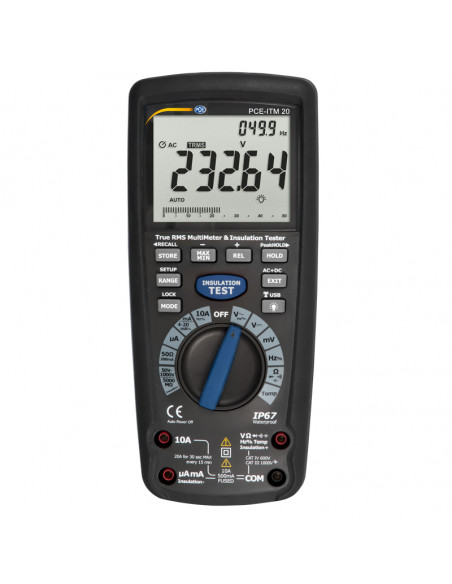

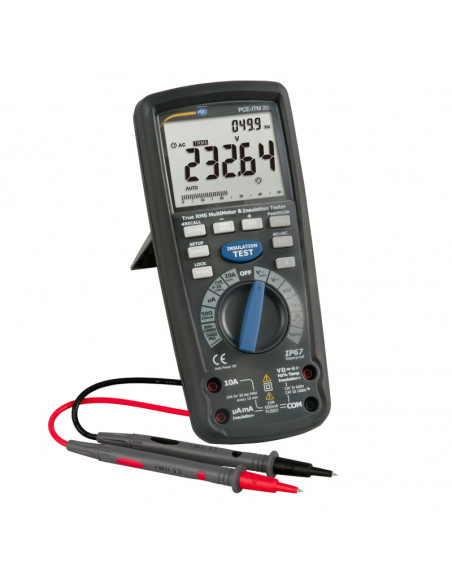

Le multimètre d'isolation PCE-ITM 20 réunit dans un seul appareil, un multimètre aux vastes fonctions et un appareil de mesure de l'isolation. En plus de mesurer les paramètres de base comme la tension, le courant y la résistance, le multimetre d'isolation est conçu pour mesurer la fréquence et la capacité.
Nos équipes d'expert de la mesure ont sélectionné pour vous cet instrument de mesure à la fois précis, robuste et en provenance de la marque PCE, acteur reconnu de la mesure.
Ce multimètre propose :

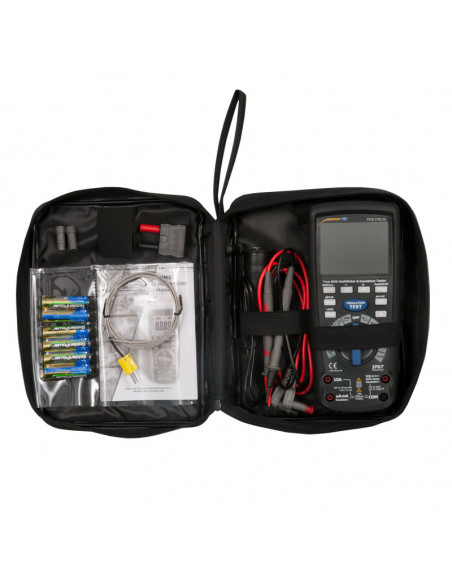

PCE-ITM 20 réunit dans un seul appareil, un multimètre aux vastes fonctions et un appareil de mesure de l'isolation. En plus de mesurer les paramètres de base comme la tension, le courant y la résistance, le multimètre d'isolation est conçu pour mesurer la fréquence et la capacité. L'envoi inclut un thermo-élément pour effectuer les mesures de la température. La sélection automatique de plage permet de travailler de façon rapide et fiable.

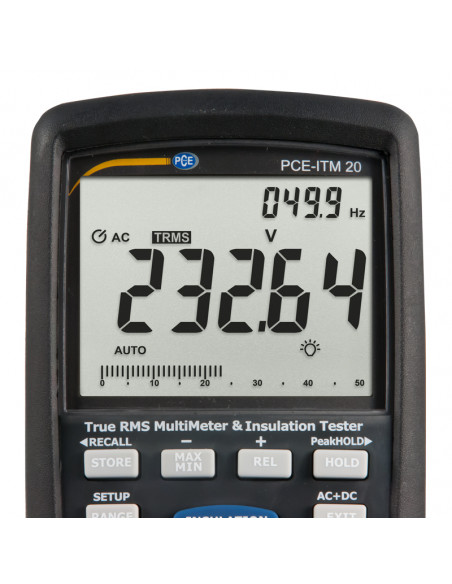

Le grand écran LCD rétroéclairé garantit une bonne lecture des valeurs. Ce multimètre se démarque par son appareil de mesure d'isolation intégré. Vous pouvez mesurer des résistances d'isolation jusqu'à 5000 MΩ (5 GΩ), en utilisant des tensions de test jusqu'à 1000 V. Le multimètre d'isolation mesure aussi directement les paramètres : Indice de Polarisation (PI) et Rapport d'Absorption Diélectrique (DAR). Il est ainsi possible d'analyser rapidement le degré d'isolation de l'élément à mesurer. Le multimètre d'isolation intègre une mémoire interne qui permet de récupérer sur l'écran.
Spécifications techniques :
|
Mesure d'isolation |
|||
|
Tension de test / Courant de test |
Plage |
Résolution |
Précision |
|
50 V / 1 mA @ 50 kΩ |
0,01 ... 5 MΩ |
0,0001 MΩ |
± (4 % + 20 chiffres) |
|
5 ... 50 MΩ |
0,001 MΩ |
± (4 % + 20 chiffres) |
|
|
50 ... 500 MΩ |
0,01 MΩ |
± (4 % + 20 chiffres) |
|
|
500 ... 1000 MΩ |
0,1 MΩ |
N'est pas spécifiée |
|
|
125 V / 1 mA @ 125 kΩ |
0,01 ... 5 MΩ |
0,001 MΩ |
± (2 % + 20 chiffres) |
|
5 .... 50 MΩ |
0,001 MΩ |
± (2 % + 20 chiffres) |
|
|
50 ... 500 MΩ |
0,01 MΩ |
± (3 % + 20 chiffres) |
|
|
500 .... 5000 MΩ |
0,1 MΩ |
± (4 % + 20 chiffres) |
|
|
250 V / 1 mA @ 250 kΩ |
0,01 ... 5 MΩ |
0,0001 MΩ |
± (2 % + 20 chiffres) |
|
5 ... 50 MΩ |
0,001 MΩ |
± (2 % + 20 chiffres) |
|
|
50 ... 500 MΩ |
0,01 MΩ |
± (3 % + 20 chiffres) |
|
|
500 ... 5000 MΩ |
0,1 MΩ |
± (4 % + 20 chiffres) |
|
|
500 V / 1 mA @ 500 kΩ |
0,01 ... 5 MΩ |
0,0001 MΩ |
± (2 % + 20 chiffres) |
|
5 ... 50 MΩ |
0,001 MΩ |
± (2 % + 20 chiffres) |
|
|
50 ... 500 MΩ |
0,01 MΩ |
± (3 % + 20 chiffres) |
|
|
500 ... 5000 MΩ |
0,1 MΩ |
± (4 % + 20 chiffres) |
|
|
1000 V / 1 mA @ 1000 kΩ |
0,01 ... 5 MΩ |
0,0001 MΩ |
± (2 % + 20 chiffres) |
|
5 ... 50 MΩ |
0,001 MΩ |
± (2 % + 20 chiffres) |
|
|
50 ... 500 MΩ |
0,01 MΩ |
± (3 % + 20 chiffres) |
|
|
500 ... 5000 MΩ |
0,1 MΩ |
± (4 % + 20 chiffres) |
|
|
Courant de court-circuit |
<1,5 mA |
||
|
Multimètre |
|||
|
Grandeur |
Plage |
Résolution |
Précision (de la valeur) |
|
Tension continue |
50 mV |
0,001 mV |
± (0,06 % + 20 chiffres) |
|
500 mV |
0,01 mV |
± (0,06 % + 6 chiffres) |
|
|
5 V |
0,0001 V |
± (0,06 % + 4 chiffres) |
|
|
50 V |
0,001 V |
± (0,06 % + 4 chiffres) |
|
|
500 V |
0,01 V |
± (0,06 % + 4 chiffres) |
|
|
1000 V |
0,1 V |
± (0,1 % + 3 chiffres) |
|
|
Tension alternative |
50 mV |
0,001 mV |
± (1 % + 50 chiffres) |
|
500 mV |
0,01 mV |
± (1 % + 50 chiffres) |
|
|
5 V |
0,0001 V |
± (1 % + 30 chiffres) |
|
|
50 V |
0,001 V |
± (1 % + 30 chiffres) |
|
|
500 V |
0,01 V |
± (1 % + 30 chiffres) |
|
|
1000 V |
0,1 V |
± (1 % + 30 chiffres) |
|
|
La précision indiquée se réfère à des tensions alternatives entre 5 et 100 % de la plage de mesure |
|||
|
Courant continu |
500 µA |
0,01 µA |
± (0,5 % + 3 chiffres) |
|
5000 µA |
0,1 µA |
± (0,5 % + 3 chiffres) |
|
|
50 mA |
0,001 mA |
± (0,5 % + 3 chiffres) |
|
|
500 mA |
0,01 A |
± (0,5 % + 3 chiffres) |
|
|
10 A |
0,001 A |
± (0,5 % + 3 chiffres) |
|
|
Courant alternatif |
500 µA |
0,01 µA |
± (1% + 30 chiffres) |
|
5000 µA |
0,1 µA |
± (1% + 30 chiffres) |
|
|
50 mA |
0,001 mA |
± (1% + 30 chiffres) |
|
|
500 mA |
0,01 A |
± (1% + 30 chiffres) |
|
|
10 A |
0,001 A |
± (1% + 30 chiffres) |
|
|
La précision indiquée se réfère à des courants alternatifs entre 5 et 100 % de la plage de mesure |
|||
|
Résistance |
50 Ω |
0,01 Ω |
± (0,2 % + 20 chiffres) |
|
500 Ω |
0,1 Ω |
± (0,1 % + 10 chiffres) |
|
|
5 kΩ |
0,0001 kΩ |
± (0,1 % + 3 chiffres) |
|
|
50 kΩ |
0,001 kΩ |
± (0,1 % + 3 chiffres) |
|
|
500 kΩ |
0,01 kΩ |
± (0,1 % + 3 chiffres) |
|
|
5 MΩ |
0,001 MΩ |
± (1 % + 10 chiffres) |
|
|
50M Ω |
0,001 MΩ |
± (1,5 % + 50 chiffres) |
|
|
Capacité |
50 nF |
0,001 nF |
± (1,5 % + 50 chiffres) |
|
50 nF |
0,01 nF |
± (1,5 % + 10 chiffres) |
|
|
500 nF |
0,1 nF |
± (1,5 % + 10 chiffres) |
|
|
5 µF |
0,001 µF |
± (1,5 % + 5 chiffres) |
|
|
50 µF |
0,01 µF |
± (1,5 % + 5 chiffres) |
|
|
500 µF |
0,1 µF |
± (1,5 % + 5 chiffres) |
|
|
5 mF |
0,001 mF |
± (3 % + 30 chiffres) |
|
|
10 mF |
0,01 mF |
± (3 % + 30 chiffres) |
|
|
Fréquence (Électrique) |
50 Hz |
0,001 Hz |
± (0,02 % + 3 chiffres) |
|
500 Hz |
0,01 Hz |
± (0,02 % + 3 chiffres) |
|
|
5 kHz |
0,0001 kHz |
± (0,02 % + 3 chiffres) |
|
|
50 kHz |
0,001 kHz |
± (0,02 % + 3 chiffres) |
|
|
500 kHz |
0,01 kHz |
± (0,02 % + 3 chiffres) |
|
|
5 MHz |
0,0001 MHz |
± (0,02 % + 3 chiffres) |
|
|
50 MHz |
0,001 MHz |
± (0,02 % + 3 chiffres) |
|
|
100 MHz |
0,01 MHz |
N'est pas spécifiée |
|
|
Sensibilité : |
|||
|
Fréquence (Électrique) |
40 Hz ... 10 kHz |
0,01 1 Hz ... 0,001 kHz |
± (0,1 %) |
|
Duty Cycle |
0,1 ... 99,9 % |
0,01 % |
± (1,2 % + 2 chiffres) |
|
Largeur d'impulsions |
100 µS ... 100 ms ; Fréquence : 5 Hz ... 150 kHz |
||
|
Température |
-58 ... 2462 °F |
0,1 °F |
± (0,5 % + 7 °F) |
|
-50 ... 13350 °C |
0,1 °C |
± (0,5 % + 3,5 °C) |
|
|
4 ... 20 mA % |
-25 ... 125 % |
0,01 % |
± 50 chiffres |
|
Résistance |
50 Ω |
0,001 Ω |
± (1 % + 20 chiffres) |
|
500 Ω |
0,01 Ω |
± (1 % + 20 chiffres) |
|
|
Tension à vide : 5 V ; Protection contre dépassement : 250 V |
|||
|
Spécifications génériques |
|||
|
Mémoire |
9999 valeurs |
||
|
Boîtier |
Boîtier double, IP67 (étanche et résistant à la poussière) |
||
|
Test de chute |
2 m |
||
|
Test de diodes |
Courant de test 0,9 mA |
||
|
Test de continuité |
Signal sonore si résistance < 35 Ω |
||
|
Détection valeur maximum |
Détection > 1ms |
||
|
Capteur de température |
Thermo-élément type K |
||
|
Impédance d'entrée |
Tension continue : > 10 MΩ |
||
|
Couplage AC |
TRMS |
||
|
Largeur de bande tension alternative |
50 Hz ... 1 kHz |
||
|
Facteur de crête |
<3 con 500 V |
||
|
Écran |
LCD de 50000 chiffres avec graphique à barres, rétroéclairé |
||
|
Arrêt |
Après 15 minutes d'inactivité |
||
|
Part de mesure / Actualisation sur écran |
10 Hz |
||
|
Alimentation |
6 x piles de 1,5 V, type AA |
||
|
Fusibles |
mA, µA : 0,5 A / 1000 V céramique de type rapide |
||
|
Conditions de fonctionnement |
5 ... 40 °C / max 80 % H.r. |
||
|
conditions de conservation |
-20 ... 60 °C / max. 80 % H.r. |
||
|
Altitude d'utilisation |
Max. 2000 m |
||
|
Poids |
Environ 720 g |
||
|
Dimensions |
220 x 95 x 50 mm |
||
|
Sécurité |
EN61010-1 |
||
Le multimètre, également connu sous le nom de contrôleur universel, est un instrument de mesure électronique polyvalent incontournable pour tout professionnel ou amateur travaillant dans le domaine de l'électricité et de l'électronique. Il combine plusieurs fonctions essentielles de mesure en un seul appareil compact, offrant une précision et une commodité inégalées.
Fonctionnement : Le cœur du multimètre réside dans sa capacité à mesurer diverses grandeurs électriques. Il fonctionne en utilisant des circuits internes qui génèrent des signaux de test et mesurent la réponse du composant ou du circuit testé. Ces mesures sont ensuite affichées sur l'écran numérique, offrant ainsi des lectures précises et instantanées. Le multimètre peut mesurer des paramètres tels que :
Les avantages d'un Multimètre
Polyvalence : Le multimètre est un outil polyvalent qui combine plusieurs fonctions de mesure essentielles en un seul appareil compact. Cela en fait l'outil idéal pour une grande variété d'applications électroniques.
Précision : Grâce à sa conception avancée et à ses circuits internes de haute qualité, le multimètre offre des mesures précises et fiables, essentielles pour le dépannage et la maintenance de composants électroniques.
Facilité d'utilisation : Les multimètres modernes sont conçus avec une interface conviviale et intuitive, rendant la mesure rapide et accessible même pour les débutants.
Sécurité : Les multimètres sont équipés de fonctions de sécurité telles que la protection contre les surcharges, les fusibles intégrés et les avertissements en cas de connexion incorrecte, assurant ainsi la sécurité de l'utilisateur et de l'équipement.
Portabilité : Les multimètres sont généralement compacts et légers, ce qui les rend faciles à transporter sur le terrain pour les professionnels en déplacement.
Le multimètre est un outil incontournable pour toute personne impliquée dans l'électronique et l'électricité. Sa polyvalence, sa précision et sa facilité d'utilisation en font un compagnon indispensable pour le dépannage, la maintenance et la conception de circuits électroniques. Pour des mesures précises et fiables, investir dans un multimètre de haute qualité est un choix judicieux. Pour plus d'informations sur les multimètres et d'autres outils de mesure électronique, n'hésitez pas à consulter notre catalogue sur appareildemesure.fr.
